Factory Supply Air Permeable Good Quality Hot Sale Breathable Type Cable Gland Exporter

Model: HX-NF

Code: 8547901000

Material: nickel plated

Claw: nylon V2 (UL94)

Protection degree: In the specified cable outer diameter and the appropriate o-ring protection level can reach IP68, the waterproof depth reaches 3M – 5M

Temperature resistance: -40℃-100℃,short time to120℃

Size: M12-M63

Inquiry Now >

VIDEO

video video

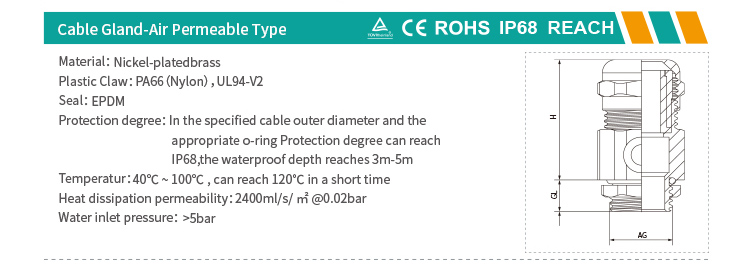

Dimension Drawing

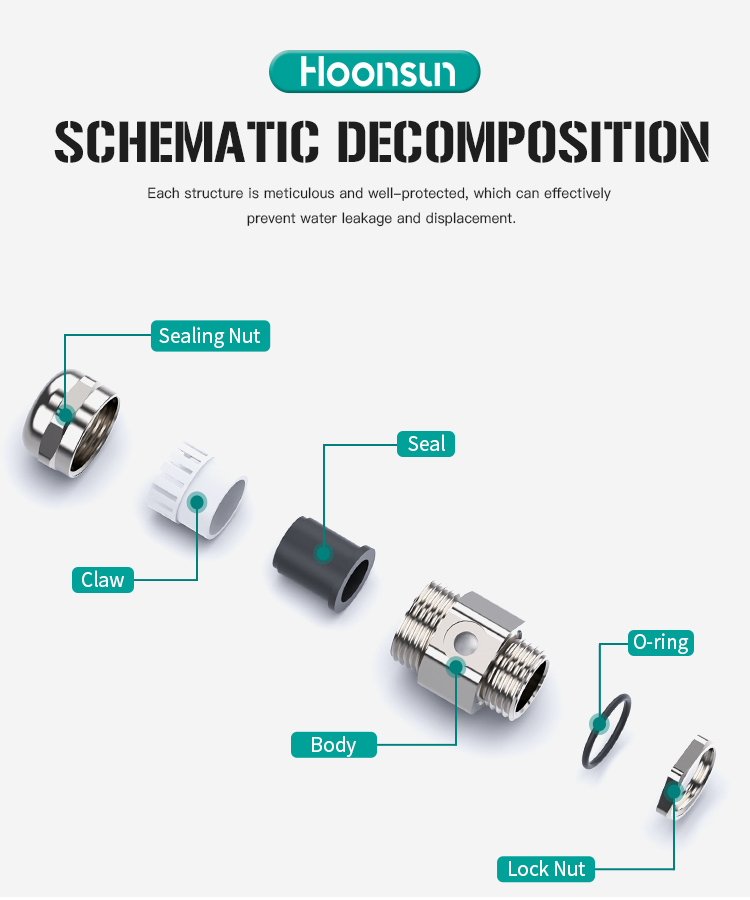

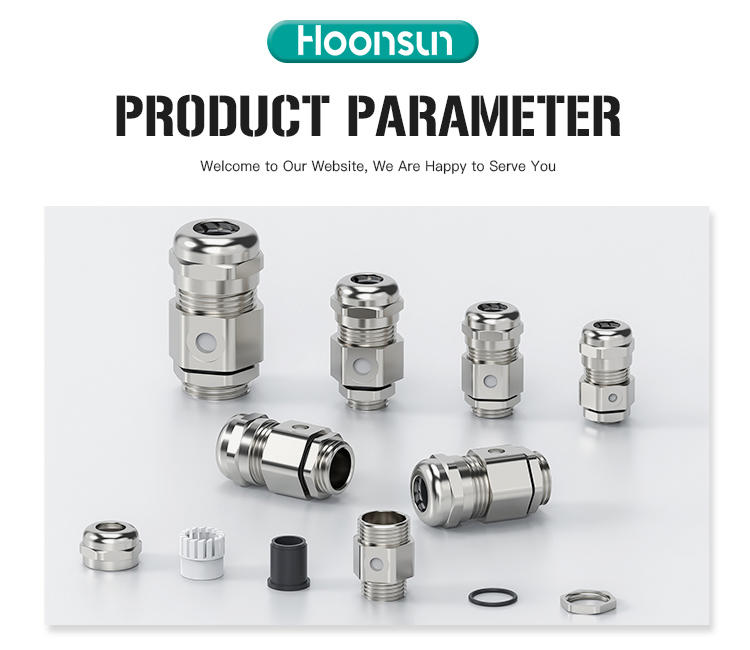

air vent plugair vent plugair vent plug featuresair vent plug parameterair vent plug parameterair vent plug Permeable Typeair vent plug specificationair vent plug decompositionmetal cable gland EMC used in charging pilesair vent plug excellentair vent plug protectionmetal cable gland EMC companymetal cable gland EMC factory displaymetal cable gland EMC workshopmetal cable gland EMC customersmetal cable gland EMC certificatemetal cable gland EMC packging shipping

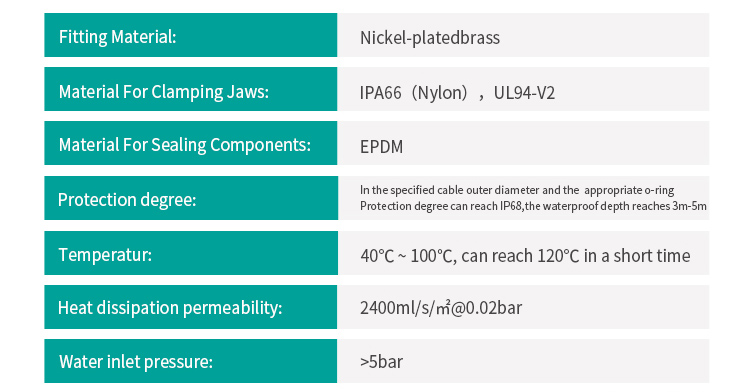

Technical Parameter

Thread Type :M

Range
(mm)
GL
Thread Length
(mm)
AG
Thread o.D.
(mm)
H
Joint Length
(mm)
Spanner size
(mm)
M12×1.5 3-6.5 6.5 12.0 27 16 HX-NFM12
4-8 8 12.0 27 16/14 HX-NFM12-8
M16×1.5 3-6 8 16.0 27 18 HX-NFM16-6
4-8 8 16.0 27 18 HX-NFM16
5-10 8 16.0 27 20-18 HX-NFM16-10
M18x1.5 5-10 8 18.0 29 20 HX-NFM18
M20×1.5 5-10 8 20.0 32 22 HX-NFM20-10
6-12 8 20.0 32 22 HX-NFM20
10-14 8 20.0 32 24/22 HX-NFM20-12
M25×1.5 8-12 9 25.0 35 24/27 HX-NFM25-12
10-14 9 25.0 35 24/27 HX-NFM25-14
12-16 9 25.0 35 27 HK-NFM25-16
13-18 9 25.0 35 30/27 HX-NFM25-18
M32×1.5 13-18 10 32.0 54 35 HX-NFM32-18
15-22 10 32.0 54 35 HX-NFM32
18-25 10 32.0 54 40/35 HX-NFM32-25
M40×1.5 18-25 11 40.0 46 40/45 HX-NFM40-25
22-30 11 40.0 50 45 HX-NFM40-30
25-33 11 40.0 52 50/45 HX-NFM40-33
M50×1.5 32-38 13 50.0 55 57/55 HX-NFM50
M63×1.5 37-44 14 63.0 55 64/68 HX-NFM63
42-52 14 63.0 55 1 5/34 HX-NFM63-52

Customizable PGIG/NPT Thead
